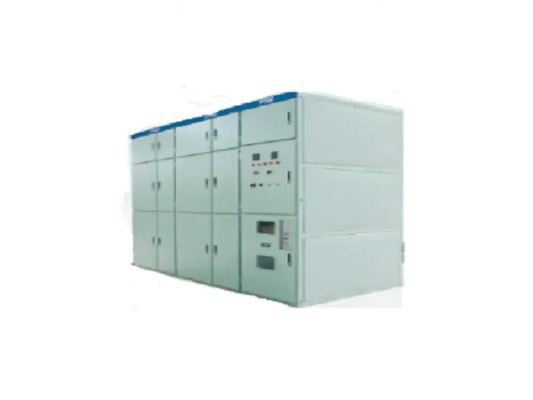

고전압 필터 FC 장치는 패시브 필터 장치로 전력망의 하모닉 전류를 억제하고 시스템의 반응 전력을 보상하는 두 가지 기능을 갖는다.전력망의 억제 하모닉은 주로 3, 5, 7, 11, 13 및 더 많은 하모닉. 장치는 버스 또는 부하 쪽에 설치되어 있으며, 편리한 장비 조합과 안정적인 성능을 갖추고 있습니다. 진공 접촉기 또는 티리스터 스위치로 장착되어 있습니다.지능형 자동 전환그것은 널리 전기 에너지, 금속, 전기 철, 알루미늄 공장, 화학 산업, 석탄 광산, 롤링 밀, 전기 활 오븐,고전압 모터 펌프 스테이션 및 큰 하모닉 발전을 가진 다른 산업.
2제품 특징 고전압 필터 FC 장치는 6kV, 10kV, 35kV 및 110kV 전력 네트워크의 조화 처리에 적용됩니다. 조화 함량 및 반응 전력 데이터에 따르면필터 보상이 컴퓨터 시뮬레이션으로 설계되었습니다., 고성능 필터 콘덴서와 필터 원자로는 하모닉 전류를 억제하고 흡수하여 하모닉 전압의 왜곡 속도를 줄이기 위해 사용됩니다.라인 손실을 줄이고 하모닉 전류를 줄입니다., 전력 요인을 향상시킵니다.
3작동 원리 고전압 필터 FC 장치는 주로 스위치, 필터 콘덴시터, 필터 원자로, 저항, 배charge 코일, 아연 산화물 arrester 등으로 구성됩니다.그것은 사용자의 필요에 따라 캐비닛 유형 또는 울타리 유형으로 만들어집니다.필터 는 필터 를 필터 하는 것 외에도 반응력 보상 의 역할 을 수행 한다. LC 필터 는 주로 싱글 튜닝 필터, 하이 패스 필터, C 타입 필터 등을 포함한다.실용적 적용, 수 많은 필터 그룹은 하모닉 전류와 반응 전력 수요의 분포와 크기에 따라 설계됩니다.필터 각 그룹은 특정 하모닉에 대응하는 낮은 임피던스, 높은 패스 필터는 절단 주파수 이상의 하모닉에 낮은 임피던스를 가지고 있으며 C 타입 필터는 넓은 조율 주파수 대역과 낮은 손실의 특성을 가지고 있습니다. 5 예방 전기 잠금 및 기계적 잠금 주요 배선 및 캐비닛 구조에 따라 오작동을 방지하기 위해 설정합니다.
동적 및 정적 조합의 보상 방법 1.전략 (1) SVG는 반응 전력 보상과 하모닉 제어 동시에 실현 할 수 있지만, 높은 하모닉 함수의 경우하모닉 컨트롤을 실현하기 위해 SVG만 사용하는 것은 매우 높은 투자 비용입니다.. (2) 높은 전력 부하의 빈번한 변화는 전기차 오븐, 전기화 철도, 중기동 오븐, 롤링,태양광, 풍력 발전 등이러한 종류의 충격 부하는 전압 변동의 원인이 됩니다. 심지어 작은 전력 전기 활 오븐은 더 작은 그리드에 연결됩니다, 전압 변동,반짝이는 (때로는 주파수 변동도 포함) 과 3단계 전압 불균형이 발생합니다.이는 다른 네트워크 사용자들에게 해롭습니다. (3) SVG와 FC의 조합은 비용 효율적인 최적화 보상 체계의 일종이며, 이는 하모닉을 필터링 할뿐만 아니라 부분 용량 반응 전력을 제공 할 수 있습니다.그리고 장비 투자 시스템 전체가 감소합니다..
