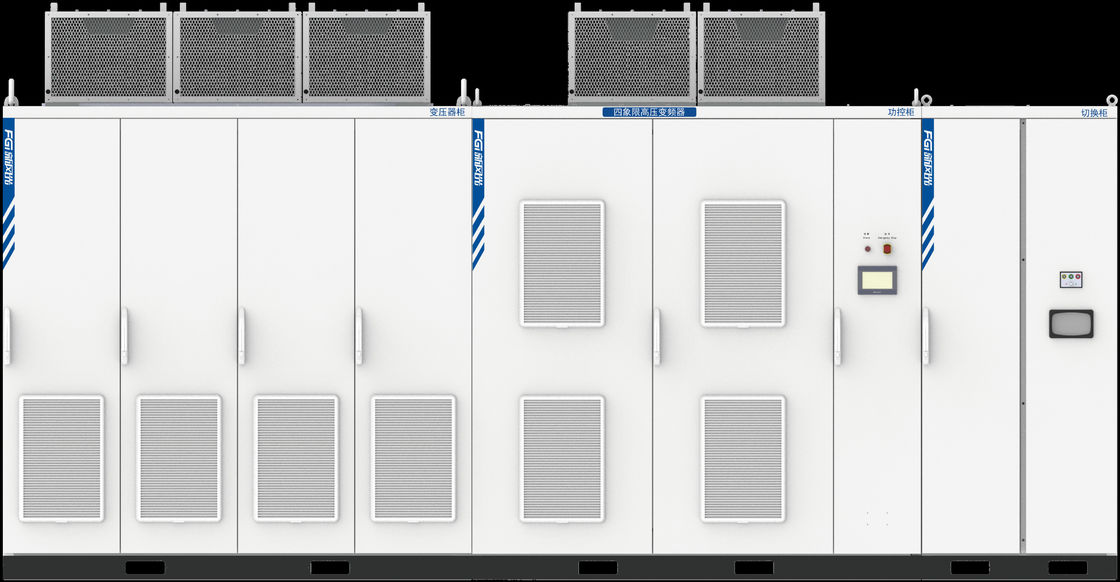

| 제품 번호 | JD-BP37/38-T | |
| 적용 가능한 모터 전력 (KW) | 200kW-3250kW (4극 모터가 표준이며, 6-12극 모터가 전류에 따라 선택됩니다) | |
| 출력 | 가등식 전력 (KW) | 모터의 정량 전압 아래에서 작동하는 전력: |
| 200kW~8000kW | ||
| 가등 전류 (A) | 모터의 명소 전압에서 작동하는 전류 | |
| 과부하 용량 | 105% 연속 130% 허용 1 분 | |
| 130% 1분 허용 | ||
| 150%는 3초를 허용합니다. | ||
| 출력 전압 (KV) | 3단계: 6kV, 10kV(사용자 정의) | |
| 파동 형태 | 다중 복합 SPWM 시노 파동 | |
| 입력 | 단계, 주파수, 전압 | 3단계, 50Hz, 6kV (10kV) |
| 변동성이 허용됩니다. | 전압: -10%~+10%, 주파수: ±5%, -10%~-35% | |
| 기본 성능 | 시작 주파수 | 0-10Hz 설정할 수 있습니다 |
| 정확성 | 아날로그 설정: 최대 주파수 설정 값의 0.3% (25±10°C) 이하 디지털 설정: 최대 주파수 설정 값의 0.02% 이하 (-10~+50)°C) |
|
| 결의 | 아날로그 설정: 최대 주파수 설정 값의 1/2000 디지털 설정: 0.01Hz (99.99Hz 이하), 0.1Hz (100Hz 이상) |
|
| 효율성 | > 95% 등급 출력 | |
| 전력 요인 | >0.95 | |
| 통제 | 가속 및 저속 시간 | 0.1~6000.0S, 가속시간과 느림시간은 별도로 설정할 수 있습니다. |
| 전압/주파수 특성 | 선택된 V/F 곡선으로 결정 | |
| PID | 수동으로 설정된 PID 매개 변수 | |
| 보조 기능 | V/F 곡선, 낮은 주파수 보상, 등급 전류, 전류 보호 한계 설정 | |
| 고전압 격리 | 전자기 결합, 다채널 광섬유 전송 | |
| 제어 전력 입력 | AC 220V 2kVA | |
| 달아 | 실행 동작 | 로컬 컨트롤 (터치 스크린) 동작, 원격 외부 제어 동작, 상부 컴퓨터 동작 (선택) |
| 주파수 | 터치 스크린 디지털 설정, 다속 설정, 외부 제어 아날로그 신호 (DC4 ~ 20mA) 설정 | |
| 실행 상태 출력 | 리레 상태 출력, 인버터 장애, 경보, 실행/정지 및 기타 상태 표시 | |
| 터치 화면 | 입력/출력 전압, 입력/출력 전류, 설정 값, 각 단위의 고장 상태, 실행 상태, 트랜스포머 상태, 각 단위의 버스 전압 등 | |
| 보호 기능 | 모터 과전류, 전체 기계의 과전압, 전체 기계의 과전압, 단위 과전류, 단위 과전압, 단위 과열, 단위 입력 단계 손실, 광섬유 통신 고장 등 | |
| 주변 지역 | 사용 장소 | 실내, 식식성 또는 전도성 가스, 먼지, 직접 햇빛, 해발 1000m 이하 |
| 환경 온도/ 습도 | -10°C~+40°C/ 20~90% RH 가 condense 되지 않는 상태 | |
| 진동 | 5m/s2 (0.6g 이하) | |
| 저장 온도 | --20~+65°C(운송과 같은 단기 저장에 적합합니다.) | |
| 냉각 방법 및 방치 보호 수준 | 강압 공기 냉각/IP31, 물 냉각/IP40 | |
참고:
1위의 차이는 참조를 위해만, 실제를 참조하십시오
2. 제품 업그레이드 때문에, 페이지 콘텐츠는 정기적으로 업데이트 될 것입니다, 당신은 우리의 제품을 구입해야 하는 경우, 최신 manua 참조하십시오
