기능 및 특징
저희 SVG는 전압 강하나 서지 발생 시 수동 개입 없이 다양한 전력망 조건에 적응하여 신속하게 정상 작동을 복구합니다.
아크로(arc furnace)와 같이 전압 변동이 심한 부하의 경우, 저희 SVG는 동적으로 무효 전류를 제공하여 전압을 신속하게 안정시키고 플리커를 억제합니다.
제어 시스템은 이중 전원 공급 장치(380VAC/220VAC 또는 220VDC)를 갖추고 있으며, 원활한 온라인 백업 전환을 통해 한쪽 전원에 장애가 발생하더라도 지속적인 작동을 보장합니다.
저희 캐비닛은 간섭 방지 설계를 자랑하며, 까다로운 전자기 환경에서 강력한 성능을 발휘하기 위해 엄격한 EMC 테스트를 통과했습니다.
이중 마스터 제어 시스템 및 전원 장치 자동 바이패스 옵션을 통해 구성 요소 오류가 발생하더라도 높은 가용성과 안정적인 작동을 보장합니다.
응용 분야
1. 태양광 및 풍력 발전소의 신재생 에너지 통합, 간헐적인 발전은 전압 변동을 유발하며, SVG는 다음을 제공합니다:
2. 산업 전력 품질 관리, 대형 산업 부하는 종종 전압 강하 및 낮은 역률을 유발하며, SVG는 다음을 제공합니다:
3. 전력망 및 송전선 안정성, 장거리 송전에서, SVG 는 다음을 제공합니다:
반환 및 이점
역률을 보정하고, 전압을 안정시키며, 전력 품질 문제로 인한 벌금 및 고장을 방지하기 위해 전력망에 미치는 영향을 줄입니다.
선로 손실을 줄이고 인버터 효율을 최적화하여 태양광(PV) 발전소의 전력 출력을 크게 향상시킵니다.
고조파를 억제하고 전반적인 전력 품질을 개선하여 장비 손상을 줄이고, 작동 수명을 연장하며, 유지 보수 비용을 절감합니다.
전력망 용량이 제한된 지역에서, 발전량을 극대화하기 위해 PV 발전소의 전력망 통합 능력을 향상시킵니다.
기술 사양
| Name | Specification |
| 정격 전압 | 20kV±10%～24kV±10% |
| 평가 지점 전압 | 20kV±10%～24kV±10% |
| 입력 전압 | 0.9~ 1.1pu; LVRT 0pu(150ms), 0.2pu(625ms) |
| 주파수 | 50/60Hz; 단기 변동 허용 |
| 출력 용량 | ±0.1Mvar～±200 Mvar |
| 시작 전력 | ±0.005Mvar |
| 보상 전류 분해능 | 0.5A |
| 응답 시간 | <5ms |
| 과부하 용량 | >120% 1분 |
| 전력 손실 | <0.8% |
| THDi | <3% |
| 제어 전원 | 380VAC, 220VAC/220VDC |
| 무효 전력 조정 모드 | 용량성 및 유도성 자동 연속 부드러운 조정 |
| 통신 인터페이스 | 이더넷, RS485, CAN, 광섬유 |
| 통신 프로토콜 | Modbus_RTU, Profibus, CDT91, IEC61850- 103/104 |
| 작동 모드 | 정전류 무효 전력 모드, 정전류 평가 지점 무효 전력 모드, 정전류 평가 지점 역률 모드, 정전류 평가 지점 전압 모드 및 부하 보상 모드 |
| 병렬 모드 | 다중 기기 병렬 네트워킹 작동, 다중 버스 포괄적 보상 및 다중 그룹 FC 포괄적 보상 제어 |
| 보호 |
버스 과전압, 버스 저전압, SVG 과전류, 드라이브 고장, 모듈 과전압, 과전류, 과온 및 통신 고장; 보호 입력 인터페이스, 보호 출력 인터페이스, 비정상적인 시스템 전원 공급 장치 및 기타 보호 기능. |
| 고장 처리 | N-2 작동을 충족하기 위해 이중화 설계 채택 |
| 냉각 방식 | 수냉/공냉 |
| IP 등급 | IP30(실내); IP44(옥외) |
| 보관 온도 | -40℃～+70℃ |
| 작동 온도 | -35℃～ +40℃ |
| 습도 | <90% (25℃), 결로 없음 |
| 고도 | <=2000m (2000m 이상 맞춤형) |
| 지진 강도 | Ⅷ 등급 |
| 오염 수준 | 4등급 |
산업 응용 분야:
강력한 환경 적응성
높은 보호 수준(일반적으로 IP54 이상), 비, 눈, 먼지, 고/저온에 강함.
변전소, 풍력 발전소, 태양광 발전소와 같은 옥외 위치에 적합합니다.

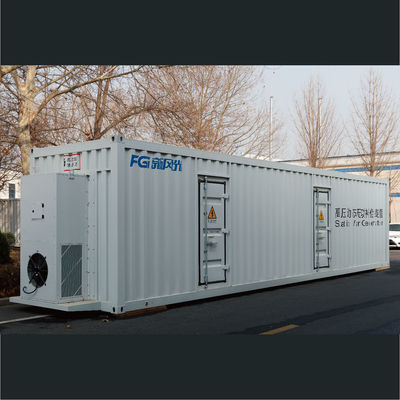

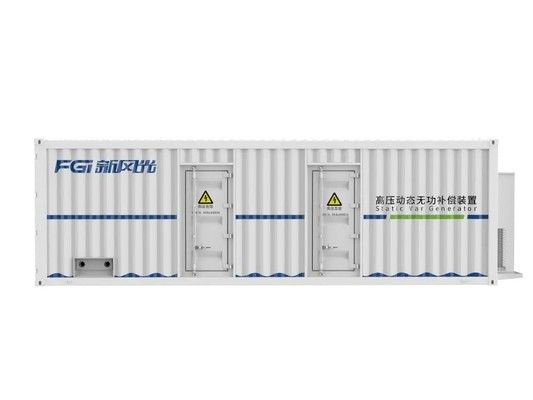

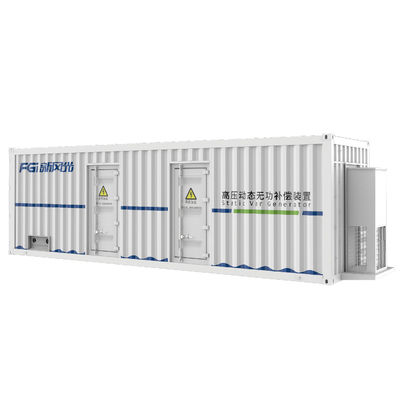

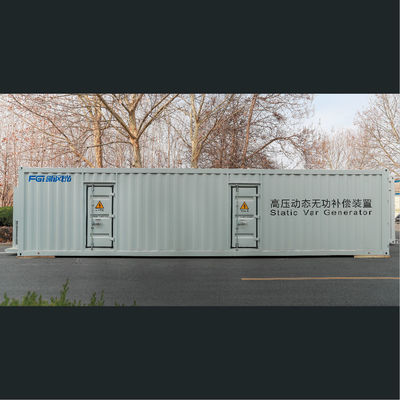

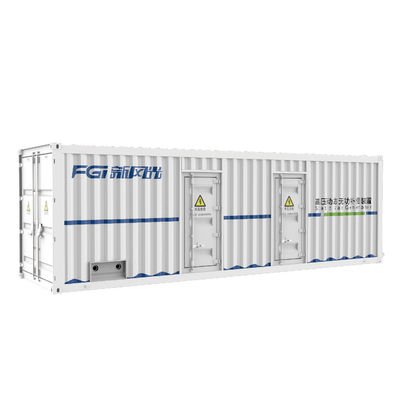

통합 모듈형 설계
냉각, 제어 및 전원 모듈이 내장된 컨테이너 또는 캐비닛에 포함됩니다.

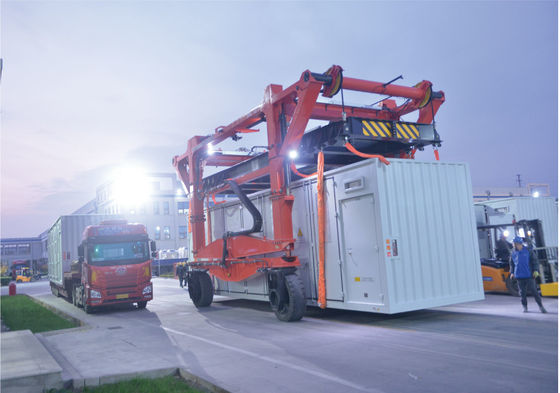

쉬운 운송 및 빠른 설치.
강력한 냉각 시스템
가혹한 환경에서 안정적인 작동을 보장하기 위해 에어컨, 수냉 또는 강제 공랭을 사용합니다.
독립적인 접지 설치
실내 공간이 필요 없어 토목 공사 비용 절감.
원격 또는 공간 제약이 있는 위치에 이상적입니다.
유지 보수 고려 사항
현장 유지 보수가 가능하지만 극한의 기상 조건에서는 제한될 수 있습니다.
원격 모니터링 및 진단을 지원하는 경우가 많습니다.

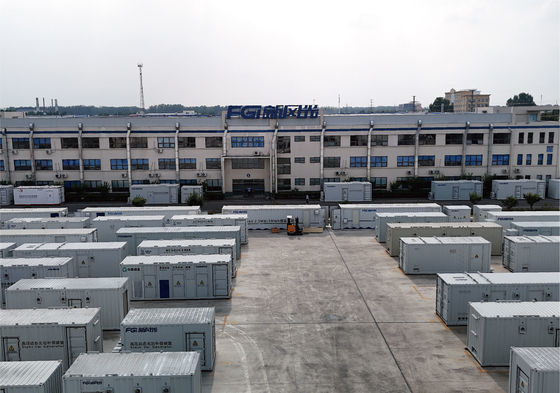

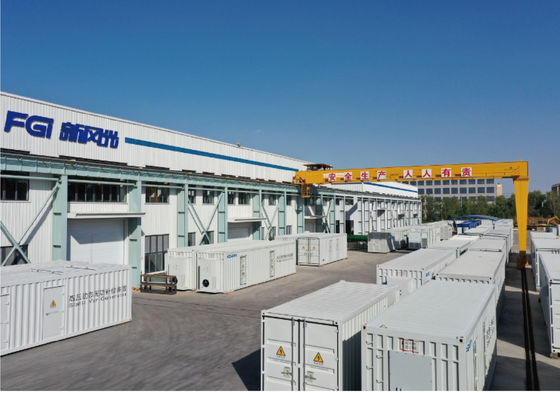

생산 기지: 중국 산둥성 지난시 원상현 경제 개발구 진청로
이메일: overseas@fengguang.com
웹사이트: www.fengguang.com
