특징 및 기능
우리의 SVG는 수동 개입 없이 다양한 네트워크 조건에 적응하여 전력 전압 하락이나 급격한 전압 상승 후 정상 작동을 빠르게 복원합니다.
활화로와 같은 변동적인 부하에 SVG는 역동적으로 반응 전류를 공급하여 전압을 빠르게 안정시키고 반짝이는 것을 억제합니다.
제어 시스템은 원자 원자 중 하나가 고장 났을 경우에도 지속적인 작동을 보장하는 원활한 온라인 백업 스위치와 함께 이중 전원 (380VAC/220VAC 또는 220VDC) 을 갖추고 있습니다.
우리 캐비닛은 간섭 방지 디자인을 자랑합니다. 까다로운 전자기 환경에서 강력한 성능을 위해 엄격한 EMC 테스트를 통과합니다.
이중 마스터 제어 시스템 및 동력 단위 자동 우회 옵션은 부품 고장에도 높은 가용성과 안정적인 작동을 보장합니다.
사건
크기
| 33~35kV 정적 화력 발전기 (SVG) | ||||
| 전압급 (kV) | 명목 용량 (Mvar) |
차원 W*D*H(mm) |
무게 (kg) | 원자로 유형 |
| 33~35 | 5.0~260 | 14000*2350*2896 | 19000~23000 | 공기 핵 원자로 |
| 270.0~50.0 | 14000*2700*2896 | 27000~31000 | ||
| 510.0~1000 | 28000*2700*2896 | 54000~62000 | ||
신청서
1.태양광 발전소와 풍력 발전소의 재생 에너지 통합, 간헐적인 발전은 전압 변동을 유발합니다. SVG는 다음과 같이 제안합니다.
2.산업용 전력 품질 관리 무거운 산업 부하는 종종 전압 하락과 낮은 전력 요인을 초래합니다.SVG 제안:
3- 그리드 및 전송 라인 안정성SVG제안:
수익 및 혜택
전력 요인을 수정하고 전압을 안정시키고 전력 품질 문제로 인한 과태료 및 장애를 방지하기 위해 전력망 영향을 줄입니다.
- 네라인 손실을 줄이고 인버터 효율을 최적화하여 태양광 (PV) 발전소의 전력 출력을 크게 향상시킵니다.
하모닉을 억제하고 전반적인 전력 품질을 향상시켜 장비 손상을 줄이고, 운영 수명을 연장하고, 유지 보수 비용을 낮추게 합니다.
- 네네트워크 용량이 제한된 지역에서는 전력 생산을 극대화하기 위해 PV 스테이션의 네트워크 통합 능력을 강화하십시오.
기술 사양
| Name | Specification |
| 정량 전압 | 33kV±10%~38.5kV±10% |
| 평가점 전압 | 33kV±10%~38.5kV±10% |
| 입력 전압 | 0.9~1.1pu; LVRT 0pu ((150ms), 0.2pu ((625ms) |
| 빈도 | 50/60Hz; 단기 변동 허용 |
| 출력 능력 | ±0.1Mvar~±200 Mvar |
| 시작 전력 | ±0.005Mvar |
| 보상 전류 해상도 | 0.5A |
| 반응 시간 | <5ms |
| 과부하 용량 | >120% 1분 |
| 전력 손실 | <0.8% |
| THDi | < 3% |
| 제어 전력 | 380VAC, 220VAC/220VDC |
| 반응 전력 조절 모드 | 용량 및 인덕티브 자동 연속 매끄러운 조정 |
| 통신 인터페이스 | 이더넷, RS485, CAN, 광섬유 |
| 통신 프로토콜 | Modbus_RTU, Profibus, CDT91, IEC61850- 103/104 |
| 실행 모드 | 일정한 장치 반응 전력 모드, 일정한 평가점 반응 전력 모드, 일정한 평가점 전력 요인 모드, 일정한 평가점 전압 모드 및 부하 보상 모드 |
| 평행 모드 | 멀티 머신 병렬 네트워크 운영, 멀티 버스 종합 보상 및 멀티 그룹 FC 종합 보상 제어 |
| 보호 |
버스 과전압, 버스 저전압, SVG 과전류, 드라이브 결함, 모듈 과전압, 과전류, 과온 및 통신 장애; 보호 입력 인터페이스, 보호 출력 인터페이스, 비정상적인 시스템 전원 공급 및 기타 보호 기능 |
| 오류 처리 | N-2 운용을 충족하기 위해 불필요한 디자인을 채택 |
| 냉각 모드 | 물 냉각/공기 냉각 |
| IP 정도 | IP30 (실내); IP44 (외부) |
| 저장 온도 | -40°C+70°C |
| 작동 온도 | -35°C+40°C |
| 습도 | <90% (25°C), 응축이 없습니다. |
| 고도 | <=2000m (2000m 이상 사용자 정의) |
| 지진 강도 | 8도 |
| 오염 수준 | 4급 |
산업용 용도:
강한 환경 적응력
높은 보호 수준 (일반적으로 IP54 이상), 비, 눈, 먼지, 높은 온도 / 낮은 온도에 저항합니다.

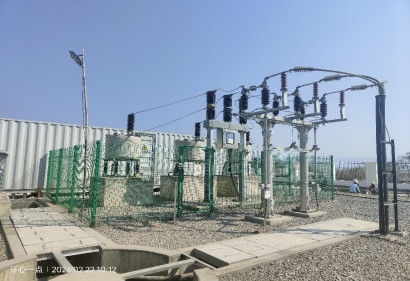

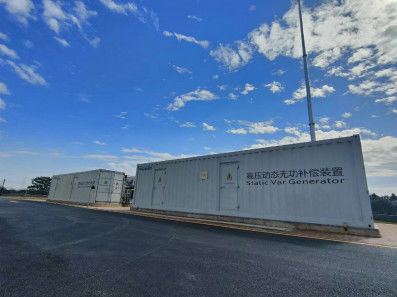

서브 스테이션, 풍력 발전소 및 태양광 발전소와 같은 야외 위치에 적합합니다.

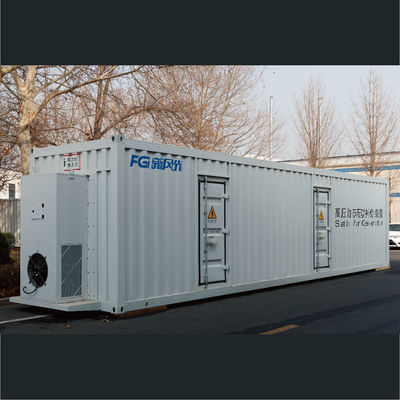

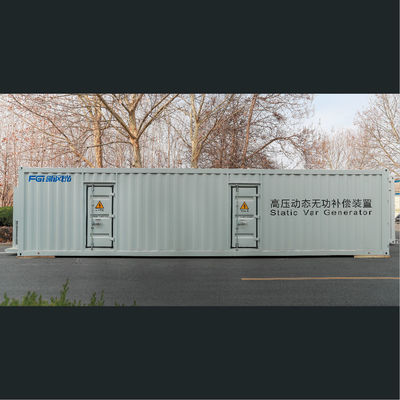

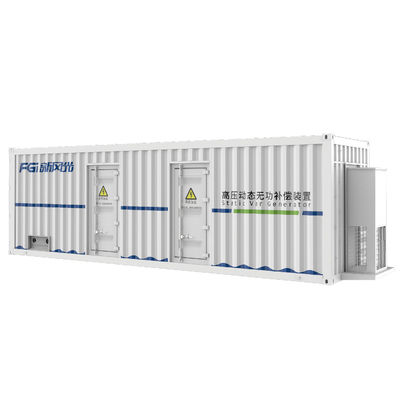

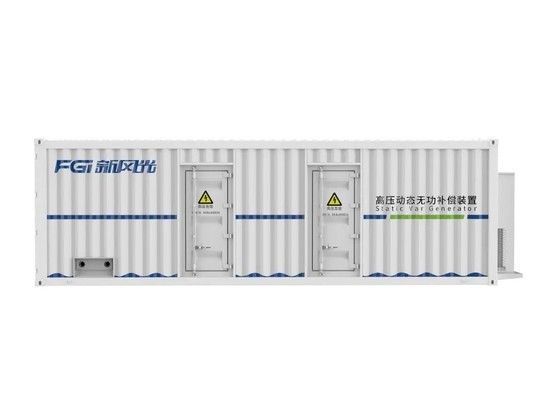

통합 모듈 디자인
냉각, 제어 및 전원 모듈이 내장된 컨테이너 또는 캐비닛에 포함됩니다.
간편한 운송과 빠른 설치

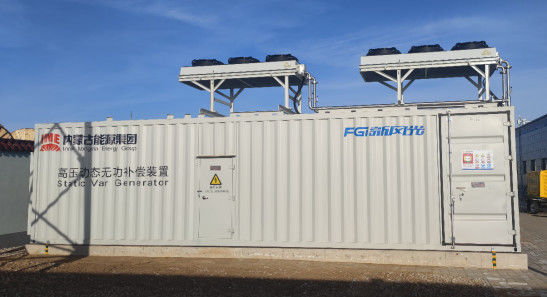

강력 한 냉각 시스템
에어컨, 물 냉각, 또는 강제 공기 냉각을 사용하여 가혹한 환경에서 안정적인 작동을 보장합니다.
독립적인 지상 설치
실내 방이 필요없고, 건설비용을 줄입니다.
원격 또는 제한된 공간에 이상적입니다.
유지보수 문제
현장 유지보수가 가능하지만 극한 날씨에서는 제한될 수 있습니다.
종종 원격 모니터링과 진단을 지원합니다.
