크기

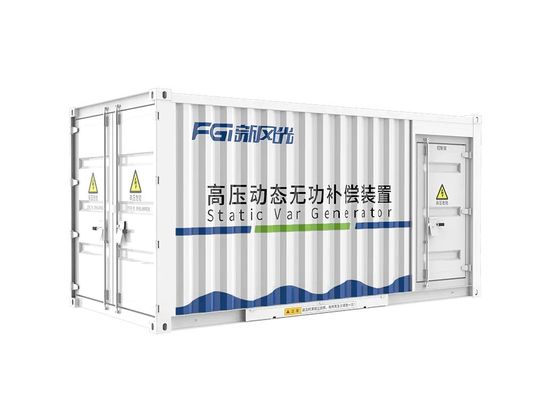

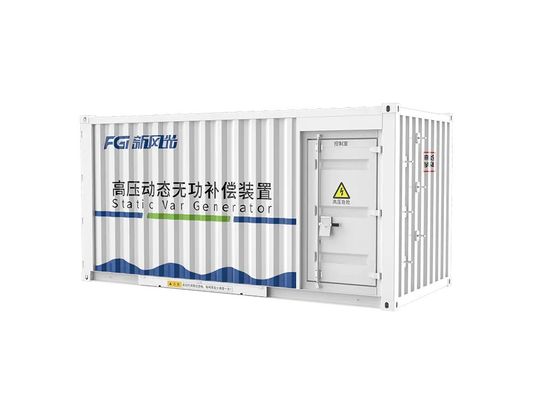

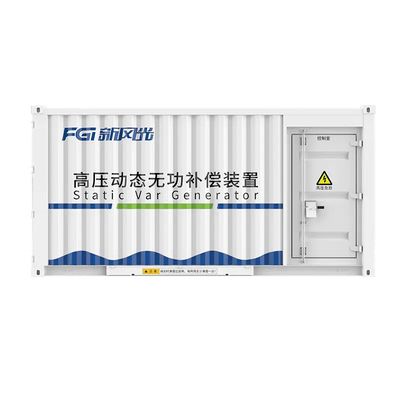

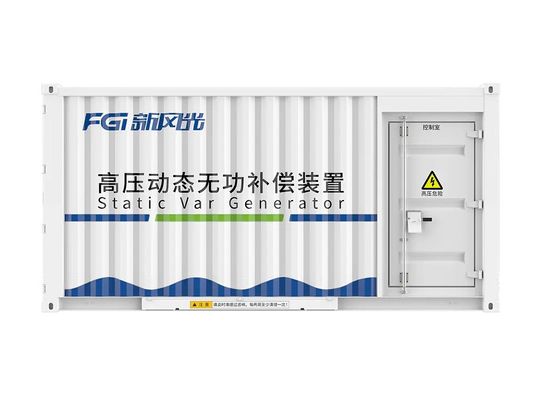

| 6kV 정적 Var 발전기 (SVG) | ||||
| 전압급 (kV) | 명목 용량 (Mvar) | 차원 W*D*H(mm) |
무게 (kg) | 원자로 유형 |
| 6 | 1.0∙6.0 | 5200*2438*2591 | 6500 | 철핵 원자로 |
| 7.0∙12.0 | 6700*2438*2591 | 6450∙7000 | 공기 핵 원자로 | |
| 6kV 정적 Var 발전기 (SVG) | ||||
| 전압급 (kV) | 명목 용량 (Mvar) | 차원 W*D*H(mm) |
무게 (kg) | 원자로 유형 |
| 6 | 1.0∙15.0 | 5800*2438*2800 | 7900∙8900 | 공기 핵 원자로 |
전체 시리즈는 제어기 반응시간 ≤1ms 및 전체 전력 반응시간 ≤5ms의 순간 반응 전력 이론을 사용합니다.엄격한 반응 전력 반응 시간을 요구하는 응용 프로그램에 이상적입니다.철강 롤링, 철강 제조, 들어올림 및 충격 부하 등
이 시스템은 부하 불균형으로 인한 부정적인 시퀀스 전류를 보완하여 균형 잡힌 3단계 전류를 보장하고 네트워크의 전력 품질을 향상시킵니다.
다양한 필요를 충족시키기 위해 여러 작동 모드를 지원합니다: 일정한 반응 전력, 일정한 전력 인수, 일정한 전압, 부정적인 순서 보상 등.그것은 온라인 모드 전환 또는 고객 필요에 따라 사용자 정의 곡선을 허용.
효과적으로 13 순위까지의 하모닉을 보완합니다. 장애 보호 장치, 콘덴시터 모듈 손상, 트랜스포머 과열, 모터 불안정성,그리고 통신에 대한 간섭.
긴 송전선에 설치된 SVG 장치는 전압을 향상시키고 손실을 줄이고 오류 조건에서 빠른 반응 전력 조절을 제공하여 시스템 안정성을 향상시킵니다.
SVG는 전력 요인을 목표 수준에 유지하도록 반응 전력을 조정하여 낮은 전력 요인 또는 네트워크 불안정을 유발할 수있는 과잉 보상으로 인한 처벌을 방지합니다.
빠른 반응 시간으로 세 가지 수준의 보호 (장치, 시스템 및 부품 수준) 는 과류 또는 과부하와 같은 장애로부터 장치를 보호합니다.
입력/출력 전류와 전압의 실시간 모니터링, 파동 형태 표시, 조화 분석 및 효과적인 문제 해결을 위해 시스템 데이터에 대한 쉬운 액세스
자동으로 200점 (100ms) 의 데이터를 기록하여 신속한 유지보수 및 오류 진단을 위해 보호 작업 전 및 후
이더넷, RS485, CAN 및 광섬유 통신 인터페이스를 지원하며, 원격 모니터링 및 운영을 위해 MODBUS, ProfiBUS 및 IEC61850과 같은 프로토콜을 사용합니다.
모듈형 전력 단위와 제어 시스템은 대규모 생산과 현장 설치 및 유지보수를 용이하게 합니다.
안전 온라인 작동을 위해 설계되어 정지 시간이 필요없이 장비가 작동하는 동안 필터를 교체하고 데이터를 쉽게 확인할 수 있습니다.
각 전원 단위의 온도를 모니터링하고, 온도가 설정된 임계치를 초과하면 알람을 터치하여, 팬 고장이나 필터 막힘과 같은 문제를 방지합니다.
시스템 중단없이 용량 확장을 쉽게하기 위해 여러 SVG 단위의 병렬 작동을 지원합니다. 고장 경우 시스템은 자동으로 병렬 모드로 전환합니다.
SVG는 자동으로 국가 표준 범위 내의 전압 하락 또는 급증에 적응하여 수동 개입없이 정상적인 작동을 재개 할 수 있습니다.
활 오븐, 롤링 밀, 압축기와 같은 부하 변화로 인한 전압 변동 및 반짝이는 것을 효과적으로 보상합니다.
이중 전원 공급 옵션 (380VAC, 2200VAC, 또는 220VDC) 은 전력 끊기 경우 핫스변지 가능한 원활한 스위칭을 갖습니다.
캐비닛은 간섭 방지 기능으로 설계되어 있으며 EMC 테스트를 통과하여 전기적으로 시끄러운 환경에서 신뢰할 수있는 성능을 보장합니다.
IP65 등급 장비는 먼지 또는 습도가 높은 혹독한 환경에 사용할 수 있으며 우수한 보호를 제공합니다.
기술 사양
|
이름 |
사양 |
|
정량 전압 |
6kV±10%∙35kV±10% |
|
평가점 전압 |
6kV±10%∙35kV±10% |
|
입력 전압 |
0.9~1.1pu; LVRT 0pu ((150ms), 0.2pu ((625ms) |
|
빈도 |
50/60Hz; 단기 변동 허용 |
|
출력 능력 |
±0.1Mvar∙±200 Mvar |
|
시작 전력 |
±0.005Mvar |
|
보상 전류 해상도 |
0.5A |
|
반응 시간 |
<5ms |
|
과부하 용량 |
>120% 1분 |
|
전력 손실 |
<0.8% |
|
THDi |
< 3% |
|
전원 공급 |
듀얼 전원 공급 |
|
제어 전력 |
380VAC, 220VAC/220VDC |
|
반응 전력 조절 모드 |
용량 및 인덕티브 자동 연속 매끄러운 조정 |
|
통신 인터페이스 |
이더넷, RS485, CAN, 광섬유 |
|
통신 프로토콜 |
Modbus_RTU, Profibus, CDT91, IEC61850- 103/104 |
|
실행 모드 |
일정한 장치 반응 전력 모드, 일정한 평가점 반응 전력 모드, 일정한 평가점 전력 요인 모드, 일정한 평가점 전압 모드 및 부하 보상 모드 |
|
평행 모드 |
멀티 머신 병렬 네트워크 운영, 멀티 버스 종합 보상 및 멀티 그룹 FC 종합 보상 제어 |
|
보호 |
셀 DC 과전압, 셀 DC 과전압, SVG 과전류, 드라이브 결함, 전원 단위 과전압, 과전류, 과온 및 통신 결함; 보호 입력 인터페이스,보호 출력 인터페이스, 비정상적인 시스템 전원 공급 및 기타 보호 기능 |
|
오류 처리 |
N-2 운용을 충족하기 위해 불필요한 디자인을 채택 |
|
냉각 모드 |
물 냉각/공기 냉각 |
|
IP 정도 |
IP30 (실내); IP44 (외부) |
|
저장 온도 |
-40°C+70°C |
|
작동 온도 |
-35°C+40°C |
|
습도 |
< 90% (25°C), 응축이 없습니다. |
|
고도 |
<=2000m (2000m 이상 사용자 정의) |
|
지진 강도 |
8도 |
|
오염 수준 |
4급 |
열 분산 모드
적용
FGSVG 시리즈 제품은 석유화학 산업, 전력 시스템, 금속공학, 전기화 철도, 도시 건설 및 기타 산업에서 다양한 비동기 모터와 같이 널리 사용될 수 있습니다.트랜스포머, 티리스터 변환기, 주파수 변환기, 인덕션 오븐, 조명 장비, 전기 활 오븐, 전기 기관차, 호프, 크레인, 스탬핑 머신, 크레인, 엘리베이터, 풍력 터빈엘리베이터, 전기 용접 기계, 저항 오븐 쿼츠 용조 오븐 및 기타 장비는 고품질 및 신뢰할 수있는 반응 전력 보상 및 필터링 솔루션을 제공합니다.
FGSVG 시리즈 제품은 전력 전송 용량을 향상시키고, 전력 손실을 줄이고, 반응 전력을 보완하고, 하모닉을 제어하고, 깜박이는 것을 억제하고, 전력 전압을 안정시키고, 3단계 시스템을 균형 잡습니다.시스템 완화 특성을 변경하고 시스템 안정성을 향상.
생산지점: 중국 산둥성 진칭 로드, 경제개발지구, 웬?? 카운티, 진닝 시
이메일: overseas@fengguang.com
웹사이트:www.fengguang.com
